产品名称：传导抗扰度测试系统

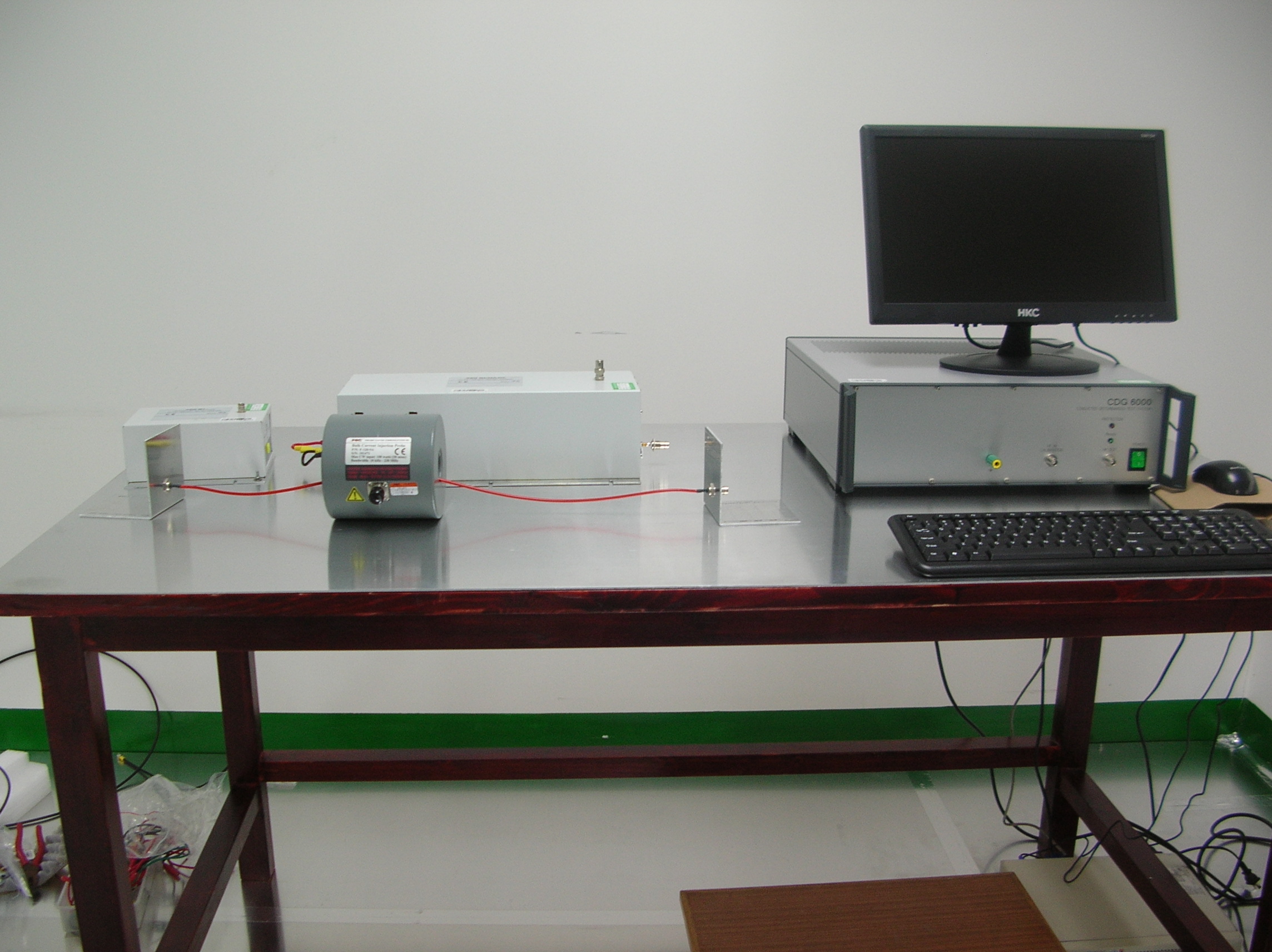

传导抗扰度测试系统

一、试验用的仪器

射频传导抗扰度测试需要的试验仪器主要有以下几种：

1)        信号发生器：能够满足标准要求的频率带宽，有幅度调制功能，输出信号幅度可调。

2)        功率放大器：为了达到测试水平，需要选择合适的功率放大器。

3)        低通和高通滤波器：避免信号谐波对EUT的干扰，通常包含在信号发生器内。

4)        6dB衰减器：减少由于功率放大器和耦合网络之间的阻抗不匹配反射回来的射频能量。

二、耦合网络

1)        CDN(耦合/去耦网络)：根据EUT的测试端口，CDN应用分为两种，一种是电源端口的CDN，另一种是非屏蔽数据通讯端口的CDN。

2)        电流夹：对于多芯电缆的试验可以采用大电流注入的方法。电流夹只有耦合功能，并且注入时没有方向性，需要增加必要的去耦网络，避免辐射设备受到试验信号的干扰。

3)        电磁耦合钳：与电流夹相比，电磁耦合钳的结构更复杂，具有较好的方向性，尤其在10MHz以上，而从提高了试验的重复水平。

4)       去耦网络：当使用电流夹或者电磁耦合钳的时候，需要去耦网络来保护辅助设备免受试验信号的干扰。

传导抗扰度测试系统

三、功放的选择

IEC 61000-4-6测试究竟需要

传导抗扰度测试系统

选择多大的功率放大器，是需要根据客户实际测试要求来选择的。通常仪器供应商会提供两套甚至多套功率放大器供用户选择，以满足不同的测试要求和经费预算。

下表中的数据可以作为用户选择功率放大器时参考：

从上表中可以看出，如果选用CDN或者电磁耦合钳需要的功放值并不大。

四、传导抗扰度测试系统耦合网络的选择

1)      电源端口的CDN：EUT的电源决定了选择CDN的参数，其中需要考虑的有电流大小，单相还是三相AC电源，如果带有保护地或者系统地，系统还需要配有地线的CDN。

2)      数据线的CDN：根据数据线和控制线端口的用途，可以选用不同的CDN。其中有平衡非屏蔽的数据线CDN，屏蔽线多芯CDN，同轴线的CDN，以及音频数据线的CDN。

3)      电磁耦合钳：虽然标准推荐采用CDN来耦合信号，但由于CDN存在很多不足的地方，选择电磁耦合钳则不需要破坏数据线，直接扣住测试线缆即可。

4)      电流夹：实际在IEC 61000-4-6测试中很少采用大电流注入法，因为它注入方向性较差，功率消耗大，对功率放大器要求高。

5)      去耦网络：采用电磁耦合钳或者电流夹时，需要配有电磁去耦钳，这样可以降低干扰信号对辅助设备的影响。

五、 传导抗扰度测试系统产品介绍

1.      射频信号发生器 PMM 3000

★      频率范围：10kHz-1GHz

★      分辨率：1kHz（<100MHz）

★      精度：<50ppm

★      功率范围：-80-10dBm

★      精度：±1dB

★      AM 调制：内部 400Hz 或 1kHz

              外部 100Hz 或 10kHz

★      Pulse调制：1Hz，200Hz

★      软件控制，方便经济

2.      功率放大器 PMM 6000N

★      频率范围：9kHz-230MHz

★      功率输出：10W,15W(150kHz-80MHz)

★      压缩率：<1dB

★      功率显示：模拟指示，20W f.s.

★      其他客户指定的功率放大器。

3.      CDN
