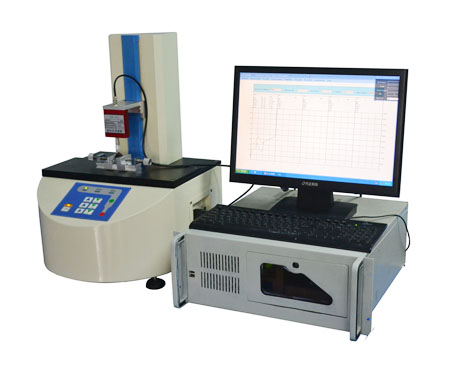

产品名称：高精度荷重行程曲线测试仪

产品说明：

高精度荷重行程曲线测试仪适用于各种按键及开关之（荷重-行程）曲线测试；

利用WINDOWS中文视窗画面设定，操作简单方便，且所有资料皆可储存（试验条件、荷重曲线图、测试结果、检查报表…等等)；

本机器采用伺服马达传动,可提供高精度之(荷重-行程)测定,及可得到完全准确之按键及开关曲线试验。

测试项目：

硅胶按键（键盘）、金属按键、轻触开关按键的荷重力与位移量的二维曲线测试；

导电按键测试过程中还可以进行接点『OFF→ON』及『ON→OFF』、动态电阻测试；

PS2端口键盘和USB端口键盘整机每个按键接点导通及电阻参数的测试；

高精度荷重行程曲线测试仪参数：

测试荷重种类 2kgf、1kgf（任选1个）

zui小显示荷重 0.1gf

zui大测试行程 100mm

zui小显示行程 0.01mm

测试速度范围 0-100mm/min

传 动 机 构 滚珠螺焊

驱 动 部 品 日本松下伺服电机及驱动系统

外 观 尺 寸 350*270*500mm（W*D*H）

机 台 重 量 31Kg（机台）

使 用 电 源 AC110V或220V

机器特点：

●Peak Force、ReturnForce、Distance及Click率等皆可直接在图上显示数值，不须人工计算。

●量测曲线图由电脑记忆，可随时放大、缩小，一张A4纸可任意指定放置N个曲线图。

●测定项目可输入上、下限规格值，测定结果可自动判定OK或NO。

●可输入zui大测定行程及荷重，电脑自动控制。

●荷重单位显示N、Ib、gf、kgf可自由切换。

●电脑直接列印及储存荷重-行程曲线图、检查报表。（不需要方格纸，一般A4纸即可）

●测试资料储存于硬碟（每一笔资料皆可储存，不限次数）。

●测试条件皆由电脑画面设定（含测试行程、速度、次数、空压、暂停时间等等）

●检验报表抬头内容可随时修改（中英文皆可）

●检验报表可自动产生，不须再作输入。

●检验报表可转换为Excel等文书报表格式。

高精度荷重行程曲线测试仪配置如下：

●测试主机；

●控制系统（工业电脑或联想笔记本电脑、17英寸纯平电脑显示器、A4彩色打印机、USB鼠标键盘各壹件）；

●Windows系统按键开关控制操作软件；

●荷重传感器（2、5、10、20kgf任意选择其一）；

●按键产品测试用Φ2、4、6、8、10mm及连接头各壹件；

●导通及电阻参数测试系统（无需另购，国内头个软件和导通电阻一体生产厂家，测量数据更稳定更jingque）

结构组成说明：

采用伺服马达传动,可提供高精度之(荷重-行程)测定,及可得到完全准确之按键及开关曲线试验。通过计算机分析系统，可jingque测量待测物之荷重及行程的相对应变化曲线，并可准确控制荷重及行程、测试速度、设定次数及暂停时间等，并且可以依据同一测试物设定群组以方便比较。试验时，所有曲线图形皆自动产生，可免除旧式荷重曲线仪必须移动纸笔的繁琐操作。本机台使用伺服电机及Windows视窗控制系统，操作简单方便，且所有资料皆可储存，juedui是一部值得信赖的高性能测量仪器。
