产品名称：综合测试仪

综合测试仪
经济&综合的瞬态抗扰度测试装置

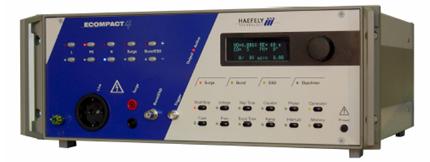

 ECOMPACT 4 瞬态抗扰度综合测试仪是一个高度集成的抗扰度测试装置，能够承担几乎所有常规瞬态抗扰度试验。包括 Surge，EFT，Dips/Interrupts 和 AC/Surge 磁场。系统用户界面简单易用，可快捷地选择测试类别和测试标准，甚至可以在试验运行中修改测试参数。

该设备结合了世界上zui好的技术：具有优良的性能、适应性、经济性以及Haefely公司的品质保障。

EUT 的供电电压值和电流值可实时显示，使用电子保险功能，用户可以设置EUT电源的电流上限值，这些功能可以有效保护EUT不受到损害。

使用完善的anquan回路和报警灯功能可zui大限度的保障操作者的anquan。

内置的EMV-Check软件可兼容所有zui新的Windows版本，可以通过测试程序全自动实现数据采集和测试报告的生成。

无论你测试 IEC 61000 系列的 CE 认证，IEC 60601医疗设备标准，或者是很多电信和特殊的产品标准。ECOMPAT 4装置都是您一站式的解决方案。

对于宽量程的耦合/去耦网络，对称和不对称数据线、信号线的测试是一个经济的选择。

经过百余年的发展，服务中心遍布三大洲，**的技术服务支持，在瞬态抗扰度测试领域Haefely是您明智的选择。
综合测试仪



System Mainframe 系统主机

控制电源

100/115/230V 50/60 Hz

尺寸 (W x H x D)

48 x 18 x 44 cm

内存容量

20 positions

重量

30 kg

通讯接口

RS232, RS485

IEC / EN 61000-4-4 Edition 2 Electrical Fast Transient 电快速瞬变

输出电压

0.2 – 4.2 kV

脉冲频率

0.5 – 100 kHz

极性

正极性和负极性

持续时间

0.75 – 130 ms

输出阻抗

50 Ohms

周期

10 – 2400 ms

上升时间

5 ns +/- 30%

尖峰数/秒

Max. 2500 at U < 3 kV Max. 1250 at U = 3 kV to 4.2 kV

脉冲持续时间

50 ns +/- 30% (50 Ohms) 50 ns –15 +100 ns (1 kOhm)

集成单相耦合去耦网络

33 nF 耦合电容 1.5 mH 去耦电感 230V AC/60V DC, 16A

IEC / EN 61000-4-5 Surge Combination Wave 浪涌组合波

输出电压

0.2 – 4.2 kV

输出电流

0.1 – 2.1 kA

电压上升时间

1.2 us +/- 30%

电流上升时间

8 us  +/- 20%

电压持续时间

50 us +/- 20%

电流持续时间

20 us +/- 20%

极性

正和负

重复率

10 s – 999 s

输出阻抗

2 Ohms

集成单相耦合去耦网络

230V AC / 60V DC, 16A 符合 IEC/EN 61000-4-5 Edition 1&2

同步

0 – 359 deg, 1 deg res.

IEC / EN 61000-4-11 Edition 1 & 2 and IEC / EN 61000-4-29 Dips and Interrupts 跌落和中断

zui大电压

250V AC/DC

中断时间

0.1 ms – 998 s

zui大电流

16A AC/DC

重复时间

0.2 ms – 999 s

跌落水平

0%, 40%, 70%, 80%

相位同步

0 – 359 degree 异步 16 / 40 / 50 / 60 Hz

ECOUPLER 4            3相耦合去耦网络， 440V 相对相16A rms 连续. / 25A rms 瞬时

PCD 121                  浪涌耦合网络，用于对称数据线和控制线

PCD 126                  浪涌耦合网络，用于不对称数据线和控制线

IP4A                        EFT电容耦合夹

MFS 100     磁场测试系统 1000 A/m 浪涌 & 100 A/m 场强, inc l. 1x1m 线圈 & 架子
